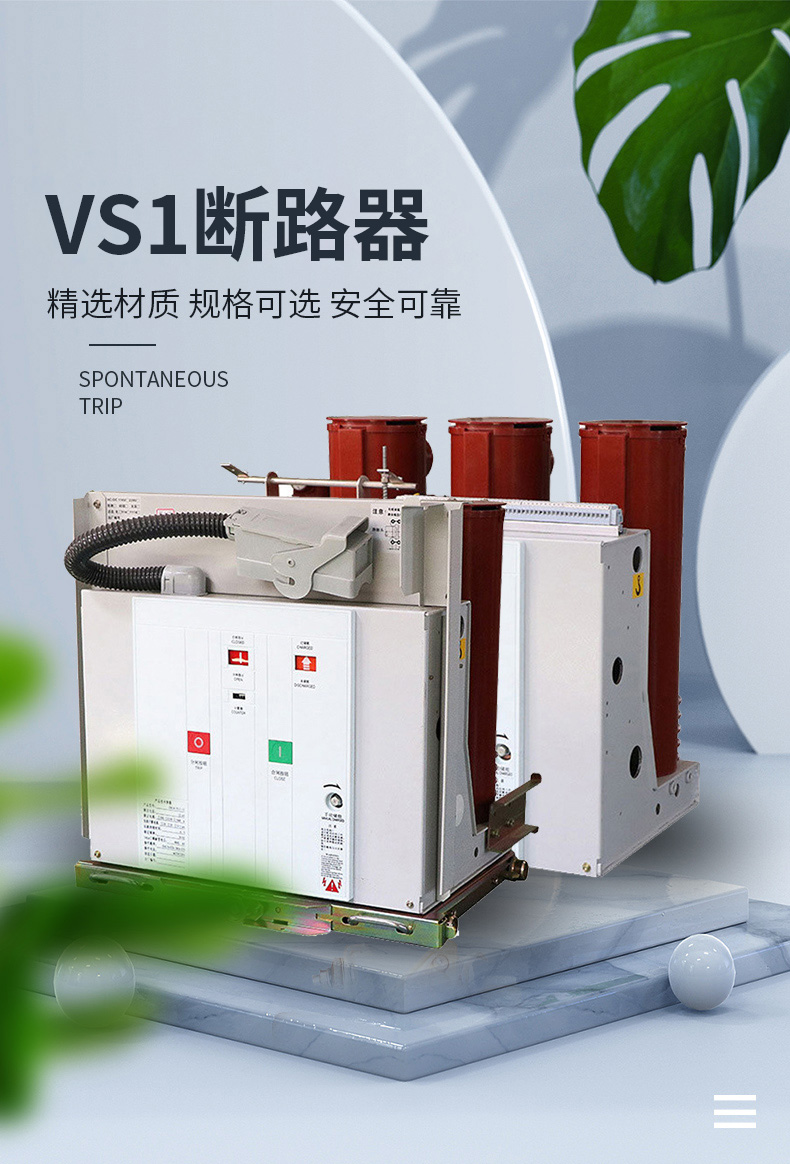

一、概述
VS1（ZN63）-12型戶內高壓真空斷路器，系三相交流50Hz額定電壓為12KV電力系統的戶內開關設備，或多次開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有傳用推進機構，組成手車單元使用。二、使用環境條件
a.周圍空氣溫度；上限+40℃，下限-15℃；
b.海拔高度：≤1000m（若需增高海拔，則額定絕緣水平相應提高）；
c.振幅：地震烈度不超過8度；
d.空氣相對溫度日平均值不大于95%，月平均值不大于90%；

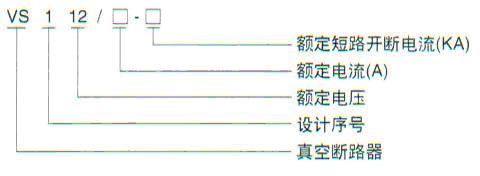

e.無火災、 爆炸危險、 嚴重污染、 化學腐蝕及劇烈震動的場所。三、型號意義

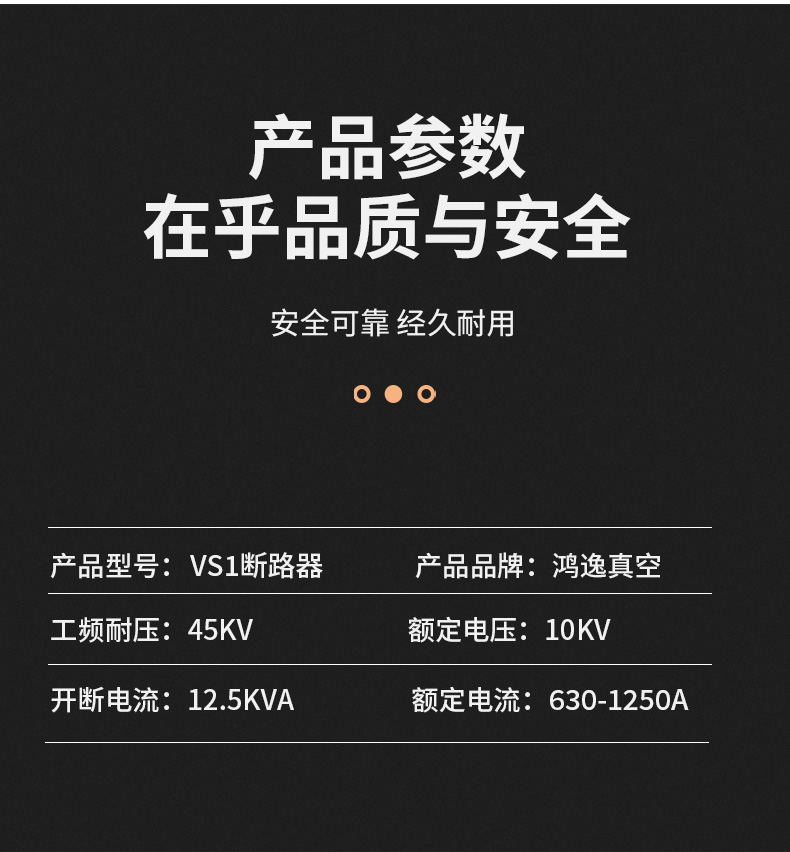

四、主要技術參數
序號
名稱
單位
數據
1
額定電壓
KV
12
2
額定頻率
HZ
50
3
額定絕
緣水平lmin工頻耐壓
KV
42
雷電沖擊耐壓(峰值)
75
4
額定短路開斷電流
KA
20
25
31.5
40
5
額定電流
A
630
1250630
12501250 16000
2000 25001250 1600
2000 2500
31506
額定短時耐受電流（有效值）
KA
20
25
31.5
40
7
額定峰值耐受電流（峰值）
50
63
80
100
8
額定短路關合電流(峰值)
50
63
80
100
9
額定短路電流持續時間
S
4
10
機械壽命
次
20000
11
二次回路工頻耐受電壓
V
2000
12
額定操作順序
分-t-合分-t1-合分
